Bagaimana Cara Kerja AC (Air Conditioner) Secara Singkat + Gambar
Cara Kerja AC Secara Singkat (Air Conditioner) - Mari cari tahu cara kerja Perangkat ini, anda bisa menambah pengetahuan. mari kita mulai dengan pendekatan yang sangat sederhana untuk fungsi AC

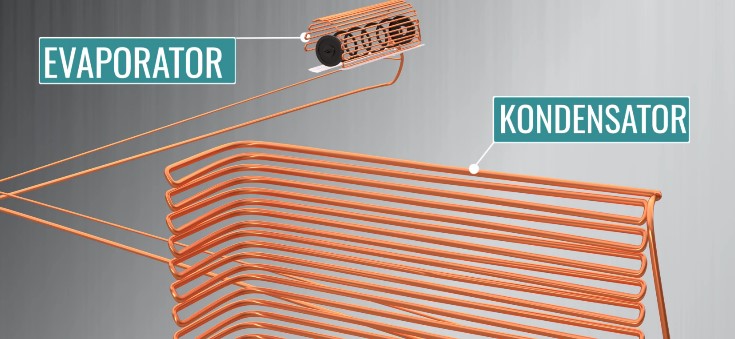

Ac memiliki 2 kumparan yang terhubung yang berisi cairan refrigerant dan terus mengalir didalamnya. koil didalam ruangan disebut evaporator dan koil di luar ruangan disebut kondensor.
prinsip dasar pendingin udara sebenarnya sederhana, jaga evaporator Tetap dingin khususnya lebih dingin daripada suhu ruangan dan kondensor tetap panas, lebih panas daripada suhu sekitar.
dengan kondisi ini cairan yang terus mengalir jelasakan menyerap panas dari ruangan dan mengeluarkannya ke sekitar ini adalah aturan dasar pendingin ruangan
Mari kita lihat Bagaimana Aturan ini diterapkan Dalam praktiknya :
untuk mencapai tujuan ini diperlukan 2 komponen lagi di dalam AC, kompresor dan katup ekspansi
mungkin sudah tertebak kompresor meningkatkan tekanan refrigerant
Disini anda dapat melihat contoh kerja kompresor jenis reciprocating. kompresor menangani refrigerant berbentuk gas sehingga saat gas mengompres maka suhu naik seiring dengan tekanan

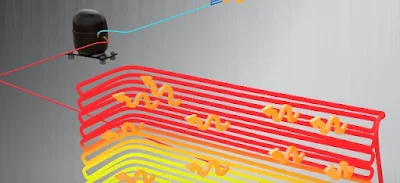

suhu di outlet kompresor akan jauh lebih tinggi daripada suhu atmosfer, Karena itu jika anda melewatkan gas panas ini melalui penukar panas kondensor Anda dapat dengan mudah mengeluarkan panasnya
kipas di unit kondensor membuat tugas ini lebih mudah. selama fase pelepasan panas gas terkondensasi menjadi cairan
katup ekspansi dipasang di pintu keluar kondensor. tugas katup ekspansi adalah untuk membatasi aliran refrigerant sehingga mengurangi tekanan fluida
anda mungkin sadar bahwa merebus cairan hanya dengan mengurangi tekanan disekitarnya adalah hal yang mungkin
fenomena ini terjadi juga di dalam katup ekspansi, saat tekanan turun 1 bagian cairan refrigerant diuapkan
namun agar penguapan ini terjadi sejumlah energi harus dipasok ke sana. energi ini berasal dari dalam refrigerant sehingga suhunya turun
Ini adalah cara refrigerant dingin diproduksi di dalam pendingin udara refrigerant suhu rendah ini harus berada pada suhu yang lebih rendah dari suhu kamar
jadi dengan melewatkan udara ke ruangan di atas kumparan evaporator suhu ruangan akan turun
refrigerant dikonversi menjadi uap selama proses penyerapan panas ini. anda mungkin pernah mendengar istilah Ton yang terkait dengan pendingin udara.
Ton mewakili banyak panas yang bisa diserap oleh evaporator dari ruangan
sederhananya itu mencerminkan kemampuan pemindahan panas AC
dengan cara ini kita telah mencapai aturan dasar dari sebuah ac
suhunya lebih rendah dari suhu kamar dikotil dalam ruangan dan suhunya lebih dari suhu atmosfer di koil di luar ruangan
dalam AC yang sebenarnya kompresor berada didekat kondensor dan katup ekspansi berada didekat evaporator
ada beberapa masalah praktis dengan desain ini,dekat dengan kumparan evaporator maka suhu udara akan cukup rendah ini akan menyebabkan kondensasi air pada kumparan evaporator

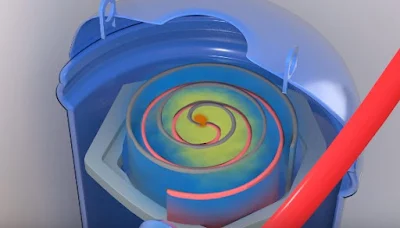

itu sebabnya kita membutuhkan pipa untuk menghilangkan kondensat air ini pendingin udara modern menggunakan kompresor gulir dan bukannya jenis reciprocating
lebih detial :
Apakah anda tahu bagaimana asli mampu mempertahankan suhu ruangan yang hampir stabil terlepas dari bebannya?
pendingin udara modern menggunakan teknologi motor kecepatan variabel yang disebut teknologi inverter untuk kontrol suhu yang lebih baik
hanya dengan menyesuaikan kecepatan motor kecepatan kompresor laju aliran refrigerant dan kapasitas pendingin dapat dikontrol secara akurat
disinilah tantangan desain yang menarik untuk AC
kompresor AC dirancang hanya menangani uap dan sebagian kecil kandungan cairan dapat mempengaruhi kinerja nya dan merusak kompresor
untuk alasan ini evaporator diinginkan bisa mengubah semua cairan menjadi uap dan bahkan meningkatkan suhu uap sebesar 5 hingga 8 derajat Celcius setelah konversi
Bagaimana memastikan bahwa cairan yang masuk ke kompresor adalah uap murni ?
kondisi ini dikelola oleh katup ekspansi jenis khusus yang disebut katup ekspansi termostatik
singkatannya adalah txv, mirip dengan katup ekspansi yang kita lihat sebelumnya tetapi di sini suhu bola lampu mengontrol jarum
bola lampu terhubung ke pintu keluar evaporator refrigerant di dalam bola lampu dipisahkan dari siklus pendinginan utama oleh diafragma
saat bola lampu panas refrigerant di dalamnya akan diuapkan dan jarum akan bergerak ke bawah
kita tahu pendinginan mendadak refrigerant dicapai melalui katup ekspansi dengan bantuan pembatasan semakin sempit batasannya semakin dingin refrigerant outnet
Mari kita bayangkan suatu situasi buruk bagi kompresor
asumsikan suhu evaporator tidak terlalu rendah sehingga evaporator menyerap panas yang sangat rendah dan semua cairan didalamnya tidak akan dikonversi menjadi uap
jadi refrigerant yang menuju kompresor tidak akan terlalu panas suhu rendah di pintu keluar evaporator ini akan segera dirasakan oleh bola lampu dan akan menyebabkan jarum bergerak ke atas dan membuat batasan lebih sempit
pembatasan sempit menyebabkan penurunan suhu yang baik sehingga evaporator akan menerima banyak cairan yang lebih dingin dan dapat menyerap panas dalam jumlah yang besar
ini akan memastikan semua cairan akan dikonversi menjadi uap dengan
demikian tugas Kompleks untuk menjadikan kondisi hanya uap di inletkompresor secara otomatis dikelola oleh txv
kesalah pahaman umum pada tahap ini txv tidak mengontrol suhu ruangan mereka hanya memastikan bahwa kompresor menerima refrigerant dalam bentuk uap murni laju aliran refrigerant dan suhu kamar dikendalikan oleh kecepatan kompresor karena kesederhanaan dan efisiensinya di TXV banyak digunakan dan diaplikasikan dalam industri dan domestik.
